Przewodnik po niezawodnym silniku prądu przemiennego z wentylatorem wyciągowym: typy, dane techniczne i wybór

Główne typy silników prądu przemiennego wentylatorów wyciągowych

Wybierając lub projektując system wentylacyjny, należy zapoznać się z różnymi typami Silnik prądu przemiennego wentylatora wyciągowego jest kluczowa. W oparciu o metody rozruchu i konstrukcje uzwojeń, silniki prądu przemiennego charakteryzują się znacząco różną wydajnością, momentem obrotowym i charakterystyką kosztową.

Poniżej znajdują się najczęstsze typy Silnik prądu przemiennego wentylatora wyciągowego stosowane w wentylacji:

Silniki z zacienionymi biegunami

Jest to najprostsza forma strukturalna Silnik prądu przemiennego wentylatora wyciągowego . Tworzy wirujące pole magnetyczne poprzez umieszczenie miedzianego pierścienia (cewki cieniującej) wokół części każdego bieguna stojana.

Funkcje: Niezwykle niski koszt, brak konieczności stosowania kondensatorów i przełączników odśrodkowych oraz bardzo wytrzymała konstrukcja.
Aplikacje: Powszechnie spotykane w małych wentylatorach wyciągowych w łazienkach, wentylatorach domowych i mikrowentylatorach chłodzących.

Silniki PSC (stały kondensator dzielony)

Silnik PSC to aktualny standard branżowy dla urządzeń średniej i wysokiej klasy Silnik prądu przemiennego wentylatora wyciągowego aplikacje. Wykorzystuje podłączony na stałe kondensator roboczy, zaby poprawić wydajność i płynność działania.

Funkcje: Wyższa wydajność niż silniki z biegunami zacienionymi, niższy poziom hałasu podczas pracy i umożliwia pewien stopień kontroli prędkości.
Aplikacje: Szeroko stosowany w okapach kuchennych, wentylacji biur komercyjnych i terminalach HVAC.

Silniki CSIR (rozruch kondensatorowy/praca indukcyjna)

Ten typ Silnik prądu przemiennego wentylatora wyciągowego łączy kondensator o dużej pojemności podczas rozruchu, aby osiągnąć wysoki moment rozruchowy, a następnie odłącza kondensator za pomocą przełącznika po uruchomieniu.

Funkcje: Wysoki moment rozruchowy, umożliwiający napędzanie ciężkich łopatek wentylatora lub pokonywanie dużych oporów w kanałach.
Aplikacje: Stosowany głównie w przemysłowych wentylatorach wyciągowych o dużej wydajności lub wielkoskalowych fabrycznych urządzeniach wentylacyjnych.

Porównanie parametrów wydajności różnych typów silników prądu przemiennego wentylatorów wyciągowych

Wskaźnik	Silnik z zacienionym biegunem	Silnik PSC	Silnik CSIR
Wydajność	15% - 30% (niższy)	50% - 70% (średnio-wysokie)	40% - 60% (średnie)
Moment rozruchowy	Niski (odpowiedni do lekkich ładunków)	Średni	Wysoka (odpowiednia do dużych obciążeń)
Współczynnik mocy	Niższy	Blisko 1,0 (doskonały)	Niższy
Poziom hałasu	Umiarkowane	Niezwykle niski (płynny obrót)	Umiarkowane (Switching sound)
Złożoność produkcji	Minimalne	Średni (Requires external capacitor)	Wysoka (obejmuje urządzenie rozruchowe)
Wspólny zakres mocy	1 W - 50 W	20 W - 500 W	100 W - 1500 W
Możliwość kontroli prędkości	Słaba (zwykle stała prędkość)	Dobry (przez napięcie/wielouzwojenie)	Biedny

Zalecenia dotyczące wyboru

Jeśli Twój projekt ma priorytety ekstremalna opłacalność i ma niskie wymagania dotyczące przepływu powietrza, a Silnik prądu przemiennego wentylatora wyciągowego z zacienionym biegunem jest preferowanym wyborem.
Jeśli skupisz się na długoterminowe koszty energii elektrycznej i cicha praca , Silnik prądu przemiennego wentylatora wyciągowego PSC to wysokowydajne rozwiązanie preferowane przez światowych producentów.
Do dużych przemysłowych układów wydechowych, które tego wymagają pokonać ciśnienie w kanałach na duże odległości , a Silnik prądu przemiennego wentylatora wyciągowego CSIR z wysokim momentem rozruchowym.

Struktura wewnętrzna i zasada działania silnika prądu przemiennego wentylatora wyciągowego

Zrozumienie wewnętrznej budowy Silnik prądu przemiennego wentylatora wyciągowego pomaga zrozumieć, jak utrzymuje wysoką wydajność w intensywnych warunkach pracy. Silniki prądu przemiennego działają głównie w oparciu o prawo indukcji elektromagnetycznej Faradaya.

Analiza głównych komponentów

Stojan: Stacjonarna część silnika, składająca się z laminowanych blach ze stali krzemowej i izolowanych uzwojeń z drutu miedzianego. Generuje wirujące pole magnetyczne po podłączeniu zasilania prądem przemiennym.
Wirnik: Część obrotowa. dla Silnik prądu przemiennego wentylatora wyciągowego , zwykle stosuje się wirnik „klatkowy”. Generuje prąd indukowany, aby wytworzyć moment obrotowy.
Łożyska: Kluczowe elementy wspierające rotor. Ich jakość ma bezpośredni wpływ na straty w wyniku tarcia i żywotność Silnik prądu przemiennego wentylatora wyciągowego .
Osłony końcowe i obudowa: Służy do zabezpieczania elementów wewnętrznych i wspomagania odprowadzania ciepła.

Krótki opis zasad działania

Gdy prąd przemienny dociera do uzwojeń stojana Silnik prądu przemiennego wentylatora wyciągowego powstaje wirujące pole magnetyczne. Zgodnie z indukcją elektromagnetyczną pole to indukuje prąd w prętach wirnika. Prąd wirnika oddziałuje z polem magnetycznym, wytwarzając siłę elektromagnetyczną (siła Lorentza), popychając wirnik tak, aby podążał za obrotem pola stojana, napędzając w ten sposób łopatki wentylatora.

Kluczowy element: porównanie łożyska ślizgowego i łożyska kulkowego

Specyfikacja techniczna	Łożysko tulejowe	Łożysko kulkowe
Zasada działania	Wał ślizga się w smarowanej tulei	Wał jest podtrzymywany przez toczące się stalowe kulki
Projektuj życie	Około. 20 000 - 30 000 godzin	Około. 50 000 - 80 000 godzin
Współczynnik tarcia	Wyższa (wzrasta w miarę wysychania oleju)	Niezwykle niski i stabilny
Granice orientacji	Zwykle ograniczone do poziomu	Obsługuje poziomo, pionowo lub pod dowolnym kątem
Hałas operacyjny	Początkowo bardzo cicha, później wzrasta	Konsekwentnie niski poziom hałasu
Odporność na temperaturę	Umiarkowane; oil fails at high temps	Doskonały; nadaje się do odprowadzania ciepła
Opłacalność	Niski koszt; nadaje się do towarów konsumpcyjnych	Wyższy koszt; nadaje się do użytku przemysłowego 24 godziny na dobę, 7 dni w tygodniu

Wpływ materiału uzwojenia na wydajność

Własność materialna	Uzwojenie z czystej miedzi	Uzwojenie aluminiowe/CCA
Przewodność	100% (standardowy)	Około. 60% - 70%
Odporność na ciepło	Niezwykle wysoki; jest odporny na wypalenie	Niższy; resistance increases rapidly with heat
Wydajność	Niska strata; wysoka efektywność energetyczna	Wysoka strata; silnik łatwo się nagrzewa
Wytrzymałość mechaniczna	Dobra wytrzymałość; odporny na wibracje	Kruche; podatne na awarie obwodu otwartego
Objętość silnika	Mniejsza objętość przy tej samej mocy	Wymaga większej objętości do odprowadzania ciepła

Jak wybrać odpowiedni silnik prądu przemiennego wentylatora wyciągowego dla swojego systemu

Wybór prawidłowego Silnik prądu przemiennego wentylatora wyciągowego wymaga czegoś więcej niż tylko dopasowywania mocy; wymaga naukowego porównania opartego na potrzebach wentylacyjnych, środowisku instalacji i oczekiwanych cyklach pracy.

Podstawowe parametry: moc i CFM

Moc Silnik prądu przemiennego wentylatora wyciągowego jest zwykle wyrażany w watach (W) lub mocy (KM) i musi pokonać opór powietrza łopatek wentylatora.

CFM (stopy sześcienne na minutę): Mierzy ilość wydychanego powietrza na minutę.
Ciśnienie statyczne: Opór, jaki musi pokonać silnik podczas przepychania powietrza przez kanały lub filtry.

Zastosowanie	Zalecany zakres mocy	Typowe obroty	Sugerowany typ łożyska
Mała Domowa Łazienka	15 W - 35 W	1000 - 1500	Łożysko ślizgowe (ekonomiczne)
Komercyjny okap kuchenny	150 W - 400 W	1500 - 2800	Podwójne łożysko kulkowe (trwałe)
Wyciąg z fabryki/magazynu	0,5 KM - 2 KM	800 - 1700	Łożysko kulkowe do dużych obciążeń (przemysłowe)
Chłodzenie elektroniczne	5 W - 20 W	2500 - 3500	Tuleja lub łożysko hydrauliczne

Dopasowanie specyfikacji elektrycznej

Parametr	Opis i wpływ
Napięcie znamionowe	Musi pasować (np. AC 110 V lub 220 V). Wysokie napięcie spala uzwojenia; Niskie napięcie nie uruchamia się.
Częstotliwość	50 Hz lub 60 Hz. Niedopasowana częstotliwość powoduje odchylenie prędkości (ok. 20%) i przegrzanie.
Klasa izolacji	Klasa B (130°C) jest standardem; Klasa F (155°C) jest przeznaczony do zastosowań przemysłowych w wysokich temperaturach.
Ocena IP	IP44 dla odporności na zachlapania; IP55/IP66 pod kątem odporności na kurz i wodę w obiektach przemysłowych.

Czynniki środowiskowe dla silnika prądu przemiennego wentylatora wyciągowego

Temperatura otoczenia: Standardowe silniki pracują w temperaturze od -20°C do 40°C. Wydech o wysokiej temperaturze wymaga silników o wyższej mocy.
Wilgotność i korozja: W zakładach chemicznych lub na obszarach przybrzeżnych wybieraj silniki z powłokami antykorozyjnymi lub obudowami aluminiowymi.
Cykl pracy:
- S1 (ciągły): Nadaje się do wentylacji przemysłowej (praca 24-godzinna).
- S2 (krótkoterminowy): Nadaje się do łazienek domowych lub do użytku sporadycznego.

5. Instrukcja instalacji i okablowania silnika prądu przemiennego wentylatora wyciągowego

Prawidłowy montaż gwarantuje bezpieczeństwo i wydajność. Przed przystąpieniem do obsługi urządzenia należy zawsze upewnić się, że zasilanie jest całkowicie odłączone Silnik prądu przemiennego wentylatora wyciągowego .

Elementy okablowania rdzenia

Uruchom kondensator: W silnikach PSC powoduje przesunięcie fazowe w celu rozpoczęcia i utrzymania obrotu.
Zabezpieczenie termiczne przed przeciążeniem: Zintegrowane wyłączniki termiczne automatycznie odcinają zasilanie, jeśli silnik przekroczy limity temperatury.
Terminal naziemny: Silniki w obudowie metalowej muszą być niezawodnie uziemione, aby zapobiec upływowi prądu.

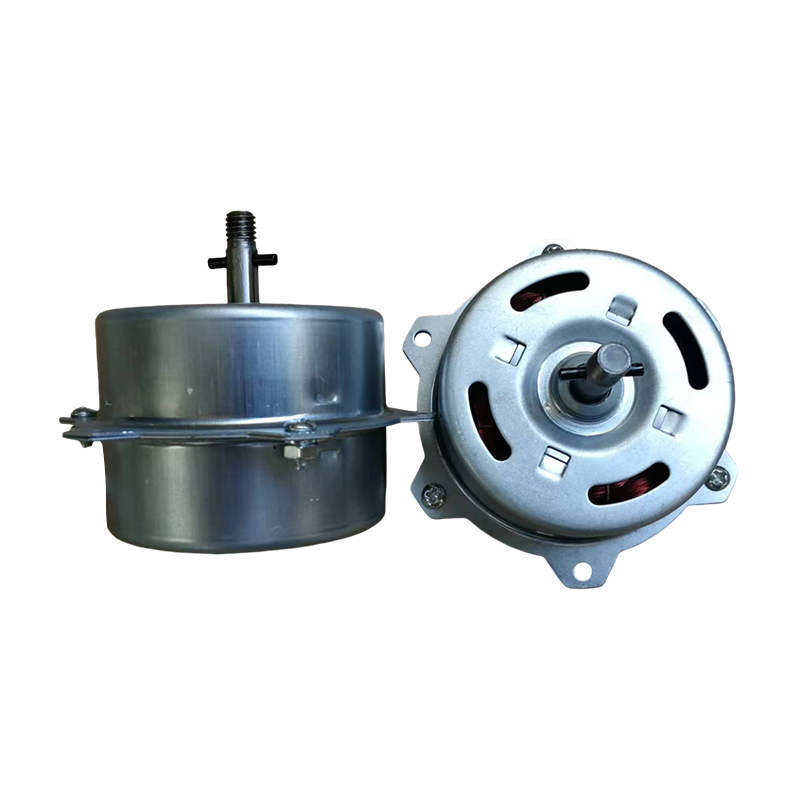

Porównanie okablowania: pojedyncza prędkość i wiele prędkości

Typ okablowania	Liczba kabli	Funkcje	Zastosowanie
Pojedyncza prędkość	3 przewody (L, N, G)	Najprostszy; działa z pełną prędkością.	Podstawowe wentylatory przemysłowe lub łazienkowe.
Wiele prędkości	4 przewody	Zmienia prędkość poprzez nakręcanie kranów.	okapy kuchenne; wentylacja biura.
Odwracalne	4-5 przewodów	Zmienia kierunek poprzez zamianę faz.	Wentylatory okienne z trybem wlotu/wywiewu.

Środki ostrożności dotyczące instalacji i parametry fizyczne

Instalacja Fokus	Wymagania techniczne	Potencjalne konsekwencje
Wyrównanie	Odchylenie < 0,05 mm	Wibracje, awarie łożysk, wysoki poziom hałasu.
Kąt	Pionowe lub poziome (dopasowane łożysko)	Łożyska ślizgowe szybko ulegają uszkodzeniu, jeśli są montowane pionowo.
Moment dokręcania	Użyj klucza dynamometrycznego zgodnie ze specyfikacją śruby	Luźne części powodują przemieszczenie; nadmierne dokręcenie pęknięć osłon końcowych.
Przestrzeń chłodząca	Wyczyść wlot powietrza z tyłu silnika	Biedny ventilation leads to rapid temperature rise.

Powszechnie stosowane definicje kolorów przewodów (odniesienie międzynarodowe)

Czarny: Gorąco/na żywo
Biały: Neutralny
Zielony/żółto-zielony: Ziemia
Brązowy/fioletowy: Zwykle do połączeń kondensatorów

Wskazówki dotyczące konserwacji wydłużające żywotność silnika prądu przemiennego wentylatora wyciągowego

Regularna konserwacja znacznie zmniejsza awaryjność Silnik prądu przemiennego wentylatora wyciągowego .

Lista kontrolna konserwacji

Czyszczenie kurzu: Kurz jest głównym zabójcą Silnik prądu przemiennego wentylatora wyciągowego . Blokuje wymianę ciepła i niszczy równowagę wirnika.
Smarowanie łożysk: W przypadku silników nieuszczelnionych należy nakładać 1-2 krople oleju lekkiego co 6-12 miesięcy.
Testowanie kondensatorów: Kondensatory często zawodzą przed silnikiem. Jeśli silnik brzęczy, ale nie daje się uruchomić, sprawdź kondensator.

Tabela rozwiązywania problemów

Problem	Możliwa przyczyna	Rozwiązanie
Silnik nie uruchamia się, brak dźwięku	Brak zasilania lub przepalony wewnętrzny bezpiecznik termiczny	Sprawdź obwód; wymienić silnik, jeśli bezpiecznika nie można zresetować.
Silnik brzęczy, ale nie obraca się	Uszkodzony kondensator lub zakleszczone ostrza	Wymienić kondensator; usunąć przeszkody.
Nadmierny hałas	Zużyte łożyska lub niewyważone ostrza	Wymień łożyska; dokręcić lub wymienić ostrza.
Silnik jest powolny i przegrzany	Zwarte uzwojenia lub niskie napięcie	Zmierz napięcie; wymienić silnik, jeśli napięcie jest w normie.

Często zadawane pytania

P: Czy mój silnik prądu przemiennego wentylatora wyciągowego może pracować 24 godziny na dobę, 7 dni w tygodniu?
Odp.: to zależy od cyklu pracy. Silniki ocenione S1 są przeznaczone do pracy ciągłej, natomiast silniki domowe powinny być używane sporadycznie, aby uniknąć gromadzenia się ciepła.
P: Dlaczego przepływ powietrza zmniejszył się po wymianie silnika?
Odp.: sprawdź, czy silnik jest cofanie . Kierunek silnika prądu przemiennego zależy od fazy uzwojenia początkowego; nieprawidłowe okablowanie może spowodować wydmuch powietrza przez wentylator do tyłu.
P: Jaki jest normalny wzrost temperatury silnika prądu przemiennego wentylatora wyciągowego?
Odp.: Większość silników pracuje w temperaturze 50°C–70°C. O ile nie przekracza klasy izolacji (np. 130°C dla klasy B), jest to zwykle normalne.
P: Czy mogę używać przełącznika inwertera prądu stałego do sterowania silnikiem prądu przemiennego?
O: Nie. Standardowo Silnik prądu przemiennego wentylatora wyciągowego Jednostki wymagają dedykowanych regulatorów prędkości prądu przemiennego. Użycie niewłaściwego sterownika może spowodować, że uzwojenia będą krzyczeć i szybko się przepalać.
